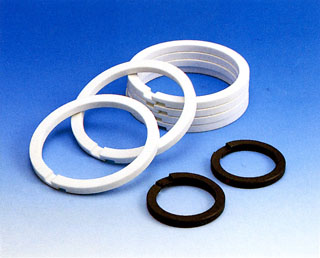

ピストンリング
化学工業の発展にともない最近では潤滑油を用いない化学工業用圧縮機及び自動化用圧縮機が多く使用されるようになりました。
従来のピストンリング(カーボンリング、フェノール樹脂製品)は、ガスによる摩耗が多く発生していました。
弊社で開発したトリフロン充填剤入りPTFEの摩耗は圧力(荷重)、摺動速度、摺動距離、潤滑条件、
相手金属材質及び表面仕上げ状態、温度等の環境によって変化してきますが、
今までにない良い成績を修めています。又、充填剤入りPTFEは高温特性が従来のリング材より優れており、
瞬時高温によく耐え、焼きつくことはありません。
 |
●特徴 1．ガス、液体にこだわらないでシールができます。 2．摩擦係数が低く耐摩耗性が優れています。 3．ー100℃～220℃の広範囲で使用可能。 4．異種材との組合せによる高機能化。 5．急激なショックにも破損しません。 ●性能 圧力 10MPa 温度 220℃ スピード 4m/S ●主たる用途 圧縮機、冷凍機、膨張機、油圧シリンダー、 特殊液用往復動ポンプのバケットリング |

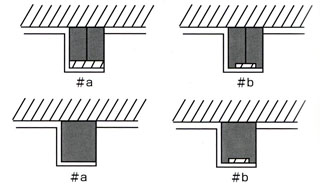

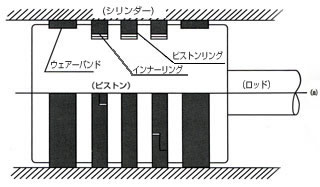

| ピストンリング、ウエヤバンド組立一例図 | ピストンリング装着図 | |
|---|---|---|
 |
 |
●材料と用途
| 二硫化モリブデン ＋ガラスセンイ |
ブロンズ入 | ガラスセンイ 又はエコノール |
カーボン又は カーボンセンイ入 |
|
| 色 | 灰黒色 | 銅黒色 | 灰白色・黄色 | 黒色 |
| 用途 | 空気・ガス用 | 高圧用 | 酸素用 | 一般ガス 不活性ガス |
| 特長 | 低摩擦 発熱小 |
PV値大 圧縮歪少 |
不活性 伸び大 |
耐薬品性大 |
◆ピストンリングのご注文に際して
トリフロンピストンリングを設計するに際して、
熱膨張に対する考慮などが必要ですから、下記の事項を必ずお知らせください。
| 1.機器形式…機器名、縦形、横形の別 | 6.ピストン及びシリンダー材質 |
| 2.吸入圧、吐出圧 | 7.ピストン及びロッド部詳細図 |
| 3.吸入、吐出温度 | 8.ロッド材質 |
| 4.ピストン及びロッドスピード（又は回転数×ストローク長） | 9.ロッド冷却の有無 |
| 5.流体又は、ガス名 |
