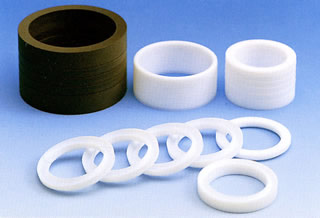

シール
低い締付圧力で眞空から高圧までを保つ操作トルクの低いパッキンで、しかも耐薬品性に優れています。
Vリングは内圧によってリップ面が開く自封性パッキンです。
特にバルブシステム、プランジャーポンプ攪拌機、メカニカルシールの軸パッキン計器類等の
軸パッキンとして広く用いられています。
常時摺動する部分のシール及び高圧用シールには充填剤入りトリフロンVリングをお勧めします。
Vリング使用に際しては使用条件によってVリング数、その他下表に示していますが
次の事項についてご指示ください。
1.機械名 2.圧力 3.温度 4.流体名 5.スタフィングボックス寸法 6.摺動速度
Vリングは内圧によってリップ面が開く自封性パッキンです。
特にバルブシステム、プランジャーポンプ攪拌機、メカニカルシールの軸パッキン計器類等の
軸パッキンとして広く用いられています。
常時摺動する部分のシール及び高圧用シールには充填剤入りトリフロンVリングをお勧めします。
Vリング使用に際しては使用条件によってVリング数、その他下表に示していますが
次の事項についてご指示ください。
1.機械名 2.圧力 3.温度 4.流体名 5.スタフィングボックス寸法 6.摺動速度
 |
|

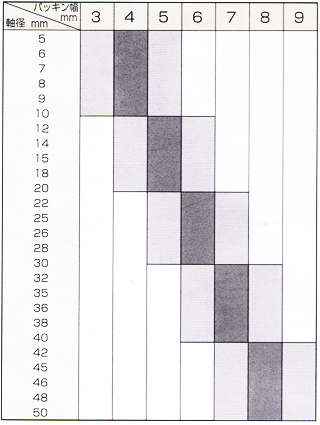

| 軸径とパッキン幅 | パッキン幅と高さ | ||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
|
||||||||||||||||||||||||||||||||||||
| 使用圧力とパッキン数 | |||||||||||||||||||||||||||||||||||||
|

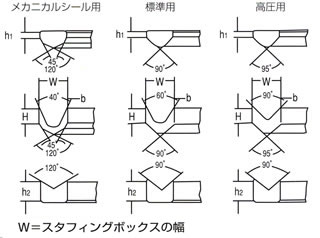

| Vパッキンの形状 | ||
|---|---|---|
 |
 |
