シール
腐食性の強い薬品、あるいは溶剤等を扱う玉形弁、
アングル弁内のボールシートやディスクとして用いられます。
又、同バルブ内で下図のようにVリング、コーンリング、スラストワッシャー、
ライナーとして多くのPTFEが使用されています。
ボールシートのシール面は各社によって全面接触、1点接触、2点接触、半面接触と
特徴を出して完全な気密性を保つようにしています。
 |
 ボールバルブ |
◆ボールシート技術データ
温度/圧力レーティング
トリフロンボールバルブの使用範囲は、温度と圧力の条件によって規定されております。

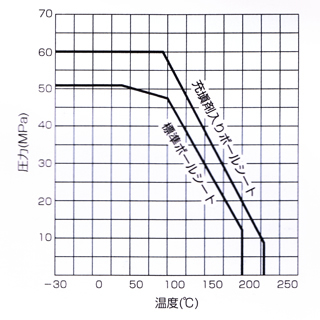

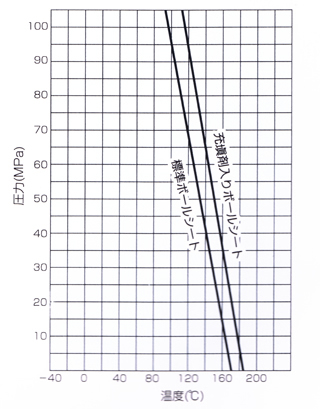

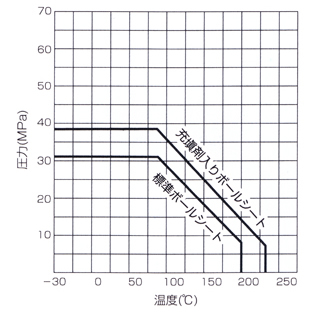

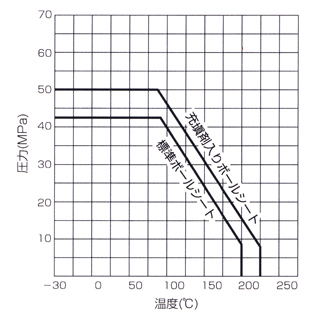

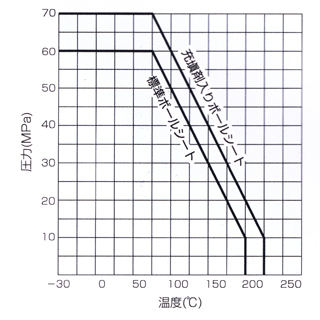

(下記、圧力ー温度図により選択してください。)

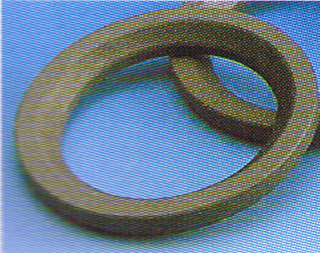

トリフロン・ボールシート
標準トリフロンボールシートは、比較的常温の条件における中、低圧領域でご使用ください。
充填剤入りトリフロンボールシートは、高温度、高圧条件にて使用できるように製作されています。
その他、ウォーターハンマー等の発生しやすい条件における使用領域を広げます。
| トリフロンボールシート型 | ||
|---|---|---|

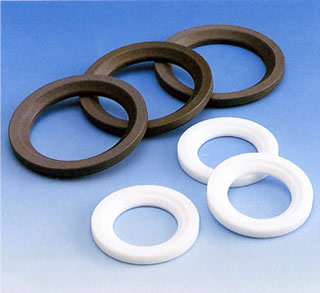

| トリフロンの優秀な弾力性及び耐化学薬品性などを利用し、 ボールシート他、各部シールに使用しています。 中低圧には標準トリフロンを使用しますが高圧仕様の場合、強化トリフロンを使用します。 |
||
 |
 |
|
| 1.標準トリフロン型(白色) 中低圧程度の領域で使用する標準モデルです。 |
2.充填剤入りトリフロン型(グレー色) 高圧又は、ウォーターハンマー等がかかりやすい条件で使用されます。 二硫化モリブテン入りの他、カーボン入りのトリフロンがあります。 (尚、詳細仕様は、技術データを参照ください。) |
|
| バルブサイズ 1/2"(15A)～3/4"（20A） | バルブサイズ 1"(25A)～2 1/2"（65A） | |
|---|---|---|
 |
 |
| バルブサイズ 3"(80A)～4"（100A） | バルブサイズ 5"(125A)～6"（150A） | |
|---|---|---|
 |
 |
| バルブサイズ 8"(200A) | バルブサイズ 10"(250A)～24"（600A） | |
|---|---|---|
 |
 |
|
| ボールバルブメーカー資料より抜粋 |
