シール
ライダーリングは主にピストンリングの軸振れを補正するために用いられるものです。

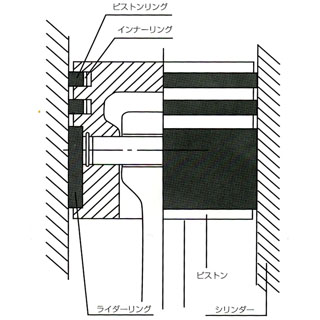

ピストンの上部、又は下部に取り付けられ、ピストンの圧縮効率を高めるのに必要なもので
使用条件によって各種材質を選定します。
背圧防止として金属付ライダーリングを用いる場合もあります。

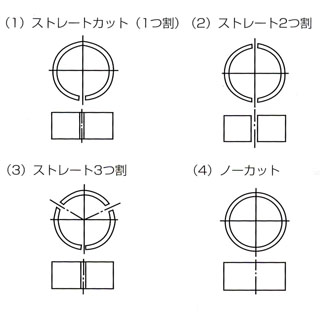

| ライダーリング形状 | ||
|---|---|---|
 |
 |
|
◆ライダーリングのご注文に際して
ライダーリングを設計するに際して、
熱膨張に対する考慮などが必要ですから、下記の事項を必ずお知らせください。
| 1.機器形式…機器名、縦形、横形の別 | 6.ピストン及びシリンダー材質 |
| 2.吸入圧、吐出圧 | 7.ピストン及びロッド部詳細図 |
| 3.吸入、吐出温度 | 8.ロッド材質 |
| 4.ピストン及びロッドスピード（又は回転数×ストローク長） | 9.ロッド冷却の有無 |
| 5.流体又は、ガス名 |
